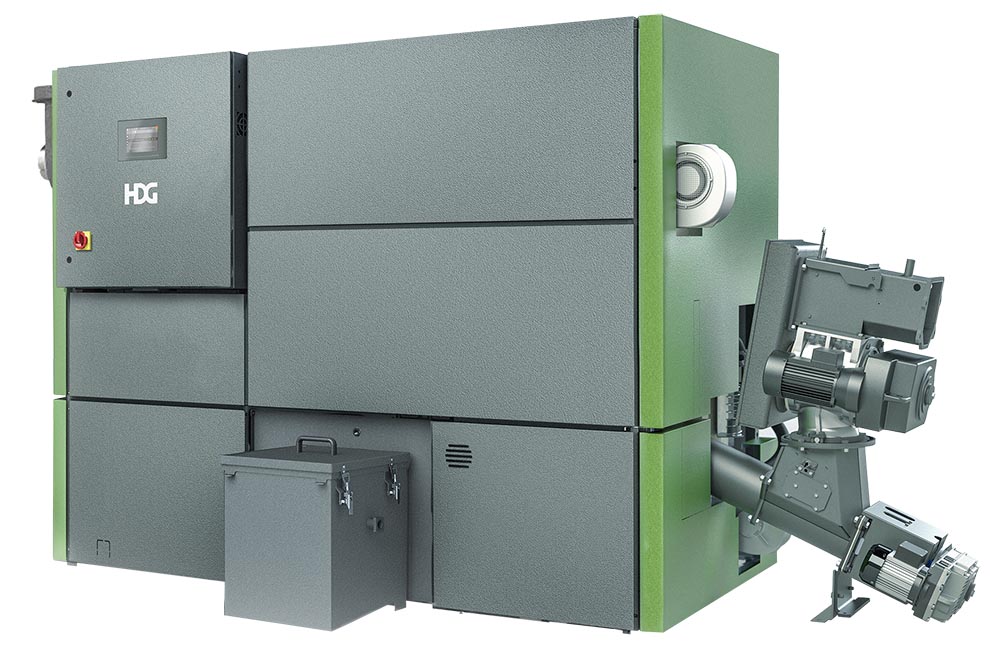

HDG M150-240
Die HDG M150-240 macht Spitzentechnologie in einem niedrigeren Leistungsbereich verfügbar.
-
Einblick in den Kessel
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1 - 4-Kammern-Zellenradschleuse mit Cut-Connection2 - Stoker-Schnecke mit Dosierbehälter3 - Primärluftgebläse4 - Sekundärluftgebläse5 - Automatische Zündung mit Überfüllsicherung6 - 2-Zonen-Stufenrost7 - Unterrost-Entaschung8 - Integrierte Zentralentaschung9 - Sekundär- und Tertiärluftzugabe10 - Sicherheitswärmetauscher11 - Wärmetauscher mit automatischer Abreinigung12 - Lambda-Sonde13 - Saugzuggebläse mit Unterdruckregelung14 - Vor- und Rücklaufanschlüsse- Technische Daten
M150
M175
M200
M240
Nennwärmeleistung (kW) 150 175 200 240
(220 bei Dauerlast)Kleinste Wärmeleistung (kW) 51,3 52 60 72 Abgastemperatur bei Nennwärmeleistung (°C) 160 165 180 195 Abgasmassenstrom bei Nennwärmeleistung* (kg/s) 0,116 0,116/0,104 0,131/0,118 0,156/0,139 Wasserinhalt (l) 515 515 515 515 Betriebsdruck (bar) 6 6 6 6 Notwendiger Förderdruck (Pa)** 5 5 5 5 Maximale Vorlauftemperatur (°C) 100 100 100 100 Rauchrohranschluss (mm) 250 250 250 280 Maße und Gewicht
M150
M175
M200
M240
Höhe ohne Anbauteile (mm) 1832 1832 1832 1832 Breite ohne Anbauteile (mm) 2395 2395 2395 2395 Tiefe ohne Anbauteile (mm) 1101 1101 1101 1101 Gewicht (kg) 2555 2555 2555 2555 * Bei zwei Angaben bezieht sich die erste auf den Hackgutbetrieb, die zweite auf den Pelletbetrieb.
** In Verbindung mit Rauchgasgebläse und Unterdruckregelung. - Technische Daten
Großserien-Technologie im Kleinformat
Mit der Hackschnitzel- und Pelletheizung HDG M150-240 macht HDG Technologie aus dem höheren Leistungsbereich erstmals im Leistungsbereich von 150 bis 240 kW verfügbar. Zur Ausstattung zählen ein vollintegrierter Feinstaubabscheider, die automatische Reinigung inklusive Unterrostentaschung sowie die gemeinsam mit dem Fraunhofer Institut entwickelte Brennraumgeometrie. Diese unterstützt einen effizienten Anlagenbetrieb und ermöglicht Wirkungsgrade von bis zu 94 Prozent.
Kurz: Die HDG M150-240 bringt bewährte Technik der leistungsstärkeren HDG M300-400 in den mittleren Leistungsbereich.
HDG M in 3D - Augmented Reality
Scannen Sie den QR-Code neben diesem Text, um das Heizsystem mithilfe von Augmented Reality virtuell in Ihrem Heizraum zu platzieren.
So können Sie direkt sehen, wie das System bei Ihnen aussehen würde!
Brennraumtemperaturfühler
Der Brennraumtemperaturfühler liefert die Informationen zur Regelung der Materialmenge, der Zündung und vor allem der Primärluft-Zufuhr. Diese wird für die Vortrockung und die Ausgasung des Brennmaterials benötigt und stellt die Hauptluft für die Verbrennung.
Lambda-Sonde
Die Lambda-Sonde misst den Restsauerstoff nach der Verbrennung und ermittelt daraus Werte für die Sekundär- und Tertiärluft. Beide werden zu unterschiedlichen Zeitpunkten den Verbrennungsgasen beigemischt. Dies unterstützt einen gleichmäßigen Verbrennungsprozess und kann zu einem hohen Wirkungsgrad beitragen.
Saugzuggebläse mit Unterdruckregelung
Das drehzahlgeregelte Saugzuggebläse wird mittels Unterdruckregelung gesteuert und sorgt für einen gleichbleibenden Unterdruck in der Brennkammer. Schwankende Brennstoffeigenschaften und ungünstige Kaminverhältnisse werden so wirksam ausgeglichen.
Hoher Wirkungsgrad durch optimierte Brennkammergeometrie
Die Geometrie der Brennkammer wurde gemeinsam mit dem Fraunhofer Institut entwickelt. Kernstück ist der integrierte Fliehkraftabscheider mit nachgeschalteter Beruhigungs- und Entspannungszone. Durch eine 180°-Umlenkung können Partikel bereits in der Brennkammer abgeschieden werden. Die Verbrennungsregelung setzt bereits in der Startphase an und kann zu niedrigen Emissionswerten beitragen.
Zwangsdurchströmte Wärmetauscher
Die schichtweise Durchströmung des Wärmetauschers unterstützt einen effizienten Wärmeübergang und kann zu einem hohen Wirkungsgrad beitragen. Alle Wärmetauscherflächen werden vollautomatisch abgereinigt, wodurch der Wartungsaufwand reduziert wird.
Leise und komfortabel
Die Verbrennung der HDG M150-240 läuft im Regelbetrieb bei Zimmerlautstärke ab. Dank der integrierten Zentralentaschung mit Unterrostentaschung zum Abtransport der Verbrennungsasche sowie der vollautomatischen Abreinigung aller Wärmetauscherflächen werden Wartungs- und Reinigungsaufgaben deutlich reduziert. Zudem stehen zahlreiche Entaschungssysteme für unterschiedliche Anforderungen zur Verfügung.
Die HDG M150-240 mit Vario-Beschickung im Video
Erfahren Sie, wie einfach das Heizen mit dem HDG ist und erleben Sie unsere flexible Hackschnitzelheizung im Einsatz bei unseren Kunden.
Mit HDG den kompletten Baum nutzen!
Bisher war die Verbrennung von Hackgut aus Ästen, Baumwipfeln und Durchforstungsholz mit besonderen Anforderungen verbunden. Mit integriertem Feinstaubabscheider kann die Anlage auch mit Durchforstungs- und Wipfelholz betrieben werden.
Die Vorteile:
- Nutzung von aschereichen Brennstoffen aus Waldrestholz
- Elektrostatischer Abscheider zur Reduzierung von Feinstaubemissionen
- Vollständige Integration im Kessel mit geringem Platzbedarf
- Vollautomatische Abreinigung der Elektrode und Abscheiderflächen
- Integrierte Filterentaschung aller Rückstände in den Aschenbehälter
Feinstaubpartikel strömen mit der Abluft durch den Abgaskanal. Durch eine Hochspannungselektrode werden Elektronen freigesetzt.
Die Elektronen bewegen sich durch elektrostatische Kräfte zur Kaminwand. Dabei werden die Feinstaubpartikel geladen und ebenfalls zur Wand bewegt.
Der Feinstaub sammelt sich an der Wand an und verklumpt zu groben Flocken. Diese Ablagerungen wird durch die automatische Abreinigung entfernt.
Absolute Kontrolle
SPS-Verbrennungstechnik und Systemregelung mit HDG Control
Zur Regelung setzen wir auf die Kombination aus SPS-Steuerung und der neuen HDG Control:
SPS-Verbrennungstechnik
- Laufende Ermittlung der Führungsgrößen über Brennraumtemperaturfühler und Lambda-Sonde
- Konstante Anpassung der optimalen Luft- und Brennstoffmenge
- Leistungsregelung nach strengen Vorgaben ("QM-Heizwerke")
- Offen für Erweiterungen (Mod-Bus, etc.)
HDG Control
- Einbindung externer Wärmequellen, Thermischer Solaranlagen, Pufferspeicher, Heizkreise, Netzpumpen, Brauchwasserbereitung, u.v.m.
- Regelung von Kaskadensystemen und Nahwärmenetzen
- Auf Wunsch: Voller Webzugriff und App für iOS und Android
Vom Lager zum Kessel
Flexible Austragungs- und Beschickungstechnik für jeden Einsatzbereich
Eine ausgereifte Austragung und Beschickung ist entscheidend für den sicheren und zuverlässigen Betrieb einer automatischen Holzheizung. Mit cleveren Innovationen setzt das neue HDG Vario-System hier Maßstäbe.
- Cut-Connection: Große Übergabeöffnung zwischen Austragungsschnecke und Zellenradschleuse die Materialverstopfungen sicher vermeidet
- 4-Kammer-Zellenradschleuse: Verbindet Rückbrandsicherheit mit einer geringen Bauteilbeanspruchung durch reduzierte Reibungsflächen
- Stokerschnecke mit Dosierbehälter: Die Brennstoffdosierung über Lichtschranke unterstützt eine gleichmäßige Materialzufuhr und einen an die Betriebsbedingungen angepassten Betrieb, auch bei unterschiedlichen Füllständen im Lager
Darüber hinaus stehen mit mehreren Austragungssystemen für Hackgut (Federkern-Raumaustraung, Gelenkarm-Raumaustragung, Schubboden, etc.) und Pellets (Saugsystem, Austragungsschnecke) verschiedene Lösungen für den Brennstofftransport zur Verfügung.
Mehr zur Austragungs- und Beschickungstechnik für Hackschnitzelheizungen >>Raus aus dem Kessel - rein in die Tonne
Die richtige Entaschungslösung für jeden Einsatzbereich
Je nach Anwendungsgebiet können verschiedene Aschenbehälter zum Einsatz kommen. Gemeinsam mit Ihnen planen wir eine individuelle Lösung.
- Aschenkasten 80 Liter: Ideal für den Pellet-Betrieb und bei beengten Platzverhältnissen
- Aschenkasten 230l mit Euro-Aufnahme: Ideal für landwirtschaftliche Betriebe. Kann mit dem Frontlader transportiert werden.
- Aschentonne 120 bzw. 240 Liter: Perfekt geeignet, wenn die Asche durch ein Entsorgungsunternehmen beseitigt wird.
- Kippmulde 400 Liter: Großes Volumen für den Einsatz im Gewerbe. Kann mit dem Stapler transportiert werden.
Fragen und Antworten zum Hackschnitzelkessel HDG M150-240
-
Was ist die HDG M150–240?
Ein Hackschnitzel- und Pelletkessel mit 150–240 kW Leistung, der Spitzentechnologie aus dem Großanlagenbereich erstmals für mittlere Leistungsbereiche verfügbar macht.
-
Welche Brennstoffe sind geeignet?
- Hackschnitzel
- Pellets
-
Was sind die technischen Highlights?
- Integrierter Feinstaubfilter (optional)
- Vollautomatische Reinigung inkl. Unterrostentaschung
- 3-Zonen-Regelung mit Lambda-Sonde, Brennraumfühler und Unterdrucksteuerung
- Wirkungsgrad bis zu 94 % dank optimierter Brennraumgeometrie
-
Wie wird der Kessel gesteuert?
Mit HDG Control Pro:
- Touchscreen & App
- Steuerung von Verbrennung, Heizkreisen, Pufferspeichern, Solarthermie etc.
-
Was macht das System besonders?
- Kompakte Bauweise mit hoher Leistung
- Verbrennungs- und Regelungstechnik zur Unterstützung niedriger Emissionswerte
- Flexible Austragungssysteme für verschiedene Brennstoffe
- Gemeinsam mit dem Fraunhofer Institut entwickelte Brennraumgeometrie
