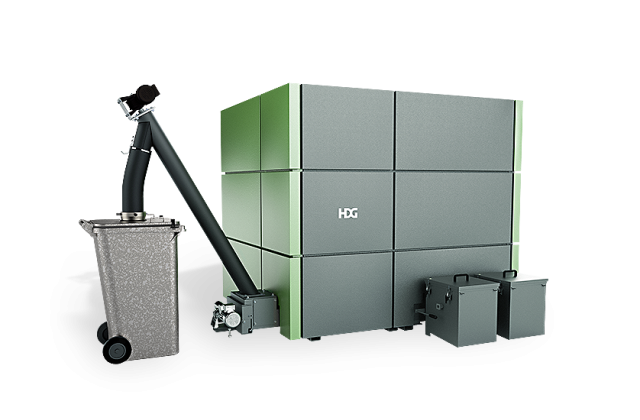

HDG M300-400
Effizienz auf einem neuen Niveau
- Höchster Wirkungsgrad von 94 Prozent

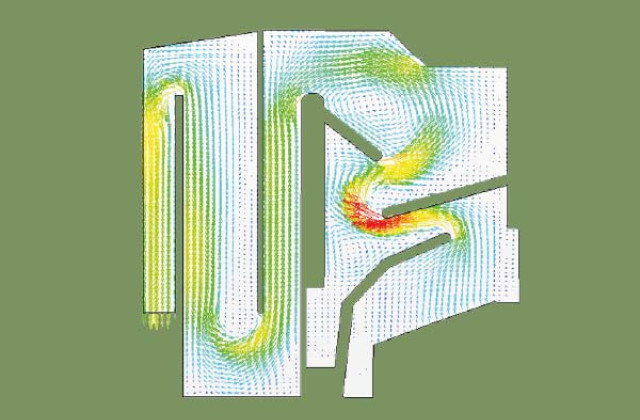

- Stufenrost und Brennraumgeometrie sorgen für ein vollständiges Ausbrennen der Gase
Komfortabel und flexibel
- Einfache Einbringung in zwei kompakten Modulen
- Brennstoffzuführung, Verbrennung, Entaschung – fast alles läuft automatisch

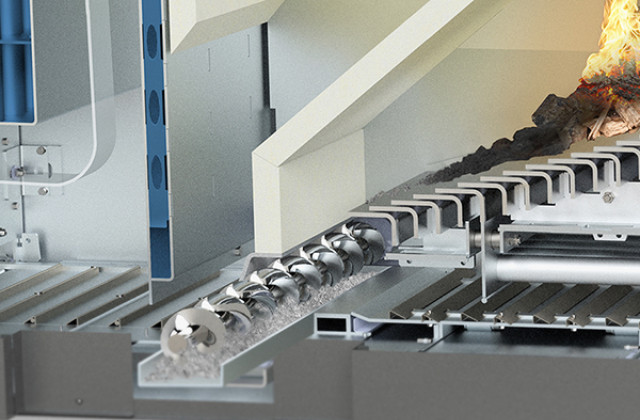

- Zuverlässiger Abtransport der Asche - auch bei schwierigem Brennmaterial
- Der hitzebeständige Stufenrost ist ideal für den Grundlastbetrieb geeignet
- Durch die HDG Zellenradschleuse ist ein Rückbrand praktisch ausgeschlossen
Clevere Lösungen

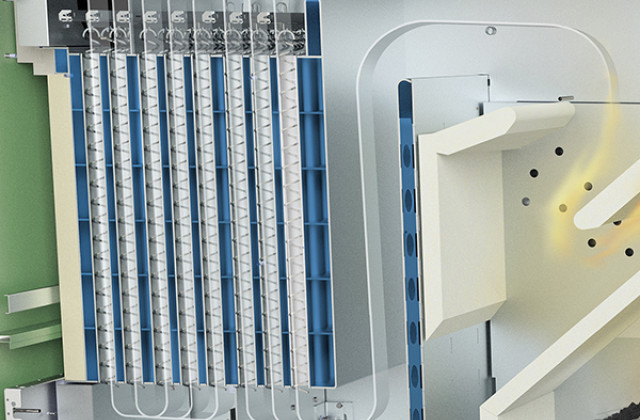

- Automatische Reinigung der Wärmetauscher für einen hohen Wirkungsgrad
- Die externen Aschebehälter garantieren eine bequeme Entaschung und lange Wartungsintervalle
Immer alles geregelt
- Verbrennungsregelung über Lambda-Sonde, Brennraumtemperatur- und Unterdruckfühler.
- Die SPS-Regelung ist in einem flexibel anbringbaren Schaltschrank verbaut
- Optional: Web-Visualisierung für Online-Zugriff
1SPS-Regelung
2Lambda-Sonde
3Spezial-Brennkammer
4Innovativer Stufenrost
5Automatische Abreinigung
6Automatische Entaschung
7Primär- und Sekundärluft
8Überfüllsicherung
9Entspannungszone
10Brennraumtemperaturfühler
11Begehbarer Zugang
| HDG M300 | HDG M350 | HDG M400 | |
|---|---|---|---|
| Nennwärmeleistung* (kW) | 300 | 350/375 | 400 |
| Kleinste Wärmeleistung* (kW) | 90 | 105/112,5 | 120 |
| Abgastemperatur bei Nennwärmeleistung (°C) | 150 | 160 | 170 |
| Abgasmassenstrom bei Nennwärmeleistung* (kg/s) | 0,185 | 0,221/0,229 | 0,257/0,245 |
| Wasserinhalt (l) | 3060 | 3060 | 3060 |
| Maximal zulässiger Betriebsüberdruck (bar) | 3 | 3 | 3 |
| Notwendiger Förderdruck (Pa) | 10 | 10 | 10 |
| Zulässige Vorlauftemperatur (°C) | 95 | 95 | 95 |
| Rauchrohranschluss (mm) | 300 | 300 | 300 |
* Bei zwei Angaben bezieht sich die erste auf den Hackgutbetrieb, die zweite auf den Pelletbetrieb.

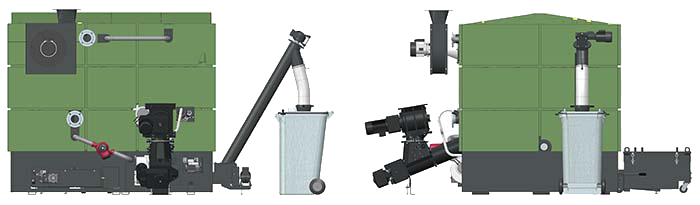

Maße und Gewicht
| HDG M300 | HDG M350 | HDG M400 | |
|---|---|---|---|
| Höhe ohne Anbauteile (mm) | 2316 | 2316 | 2316 |
| Breite ohne Anbauteile (mm) | 2570 | 2570 | 2570 |
| Tiefe ohne Anbauteile (mm) | 2012 | 2012 | 2012 |
| Gewicht (kg) | 5910 | 5950 | 5980 |
Das bietet die SPS-Regeltechnik
Die Regelungstechnik ist das „Gehirn“ jeder Heizanlage. HDG setzt hier auf modernste Elektronik – stets zuverlässig im Betrieb und trotzdem komfortabel zu bedienen: die SPS-Regeltechnik
Optimierte Verbrennung
- Laufende Anpassung der optimalen Luft- und Brennstoffmenge
- Integrierte Leistungsregelung zwischen 30 und 100 Prozent
- Pufferspeichermanagement mit Kessel- und Kaminbelüftungsprogramm
- Sicherheitsfunktionen minimieren Verschleiß und schützen die Anlage
Geregelte Reinigung
- Steuerung der automatischen Abreinigung
- Regelung der automatischen Entaschung
Offen für Erweiterungen
- Viele Möglichkeiten zur Individualisierung der Anlage
- HDG Fernwirksysteme zur Anlagenoptimierung
- HDG Web-Visualisierung für Zugriff über das Internet
- Optionales GSM-Modul zur Steuerung via Mobiltelefon
- HDG Hydronic Plus als Heizungs-Systemregler verfügbar
HDG Vario-Beschickung mit Cut-Connection
Eine ausgereifte Beschickung ist entscheidend für den sicheren und zuverlässigen Betrieb einer automatischen Holzheizung.
Mit cleveren Innovationen setzt die neue HDG Vario-Beschickung hier Maßstäbe.
Besonders energieeffizient und langlebig dosiert sie den zugeführten Brennstoff, garantiert die Rückbrandsicherheit und zerkleinert übergroßes Brennmaterial in der neuen „Cut Connection“. Einzigartig wird die HDG Vario-Beschickung durch die flexible Verbindung zum Kessel über ein Kugelkopf-Gelenk. So können besonders geringe Bauhöhen und Mindestabstände realisiert werden.
HDG Vario-Beschickung 160 |
Die ideale Lösung für Hackschnitzelheizungen bis 240 kW und Pelletheizungen bis 400 kW
- Modular aufgebaute Austragungsschnecke mit 160 mm Schneckentrog
- Gemeinsamer leistungsstarker Antrieb für Zellenrad und Austragung
- Cut-Connection mit 16x16 cm großer Übergabeöffnung
- Zellenrad mit 250 mm Durchmesser
- Stokerschnecke mit 140 mm Durchmesser
HDG Vario-Beschickung 200 |
Geeignet für Hackschnitzel bis 400 kW
- Durchgehende Austragungsschnecke mit 200 mm Schneckentrog
- Separater leistungsstarker Antrieb für das Zellenrad
- Cut-Connection mit 26x22 cm großer Übergabeöffnung
- Zellenrad mit 280 mm Durchmesser
- Stokerschnecke mit 180 mm Durchmesser
Die Übergabeöffnung der Cut-Connection ist um 120 % größer als bei der HDG Vario-Beschickung 160. So können auch große und grobe Hackschnitzel bedenkenlos verheizt werden.
Highlights |
HDG Cut-Connection
- Riesige Übergabeöffnung zwischen Austragungsschnecke und Zellenradschleuse
- Wechselbare Gegenschneiden kürzen überlanges Material
- Verstopfungen werden vermieden
- Garantiert zuverlässiger Betrieb
4-Kammer-Zellenradschleuse
- Optimierte Zellenradgeometrie für konstanten Materialfluss
- Absolute Rückbrandsicherheit
- Minimale Bauteilbeanspruchung durch geringe Reibungsflächen
- Stark erhöhte Lebensdauer
Stokerschnecke mit Dosierbehälter
- Brennstoff-Dosierung über Lichtschranke
- Garantiert gleichmäßige Materialzufuhr
- Konstante Leistung auch bei unterschiedlichen Füllständen im Lager
- Restlose Leerung ohne Leistungsverluste durch Zwischenpuffer
Optimierter Schneckenkanal
- Entwickelt mit der TU München
- Höheres Füllvermögen
- Verbesserter Transport unterschiedlichster Brennstoffe
- Weniger Anlaufphasen der Austragung durch Intervallbetrieb
- Schonung der Antriebsbauteile
Konische Förderschnecke
- Konisch-progressiv ansteigende Förderschnecke für reibungslosen Materialtransport
- Einfache Zugänglichkeit für Wartungsarbeiten dank geschraubtem Deckel
- Schneckenkupplung außerhalb des Lagerraums (Vario-Beschickung 160)
Kraftvoll und energiesparend
- Normal-Energieverbrauch vergleichbar mit leistungsschwächeren Antrieben
- Ausreichend Reserven, um jederzeit mehr Kraft liefern zu können
Vom Brennstofflager zum Kessel - Austragungssysteme für jeden Einsatzbereich |
HDG Vario-Federkern-Raumaustragung
- Austragung für Hackschnitzel, Späne, Spänebriketts und Pellets
- Robuste und flexible Konstruktion
- Jederzeit zuverlässige Brennstoffversorgung
- Geeignet für Brennstofflager von 2 bis 5,5 m Durchmesser
HDG Vario-Gelenkarm-Raumaustragung
- Austragung für Hackschnitzel, Späne, Spänebriketts und Pellets
- Alternative für schwierige bzw. faserige Brennstoffe
- Zwei vorgespannte Arm-Elemente
- Geeignet für Lagerräume bis 6 m Durchmesser und große Füllhöhen
HDG Schubboden-Raumaustragung
- Austragung für Hackschnitzel und Späne
- Einfache Materialentnahme aus rechteckigen Lagerräumen bis zu 200 m²
- Transport des Brennstoffs über Rechenelemente zu einer Querförderschnecke
- Geeignet für hohe Leistungsbereiche und große Brennstoffmengen
- Füllhöhen bis zu 4 Meter sind möglich
Ausgezeichnet!
Die HDG M300-400 wurde mit dem Österreichischen Umweltabzeichen prämiert und ermöglicht so den Abruf von bis zu 5 Prozent höheren staatlichen Fördermitteln.
Heizen im Duett
Zur weiteren Steigerung des Leistungsbereichs können auch zwei HDG M-Anlagen kombiniert werden. Ebenso ist es möglich, HDG M und HDG Compact-Anlagen zu koppeln.
Die Vorteile:
- Hoher Leistungsbereich
- Höchste Betriebssicherheit
- Bedarfsgerechte Wärmelieferung
- Einfache und genaue Leistungsregelung
- Besonders wirtschaftliche Betriebsweise
- Wartungen ohne Heizunterbrechungen
- Aufbau eines Nahwärmenetzes möglich
Hohe Leistungsreserve
Der Antrieb der HDG Brennstoffzuführung bietet ausreichend Reserven. Auch, wenn z.B. durch ein größeres Holzstück kurzzeitig mehr Kraft benötigt wird.
Unabhängig davon benötigt ein leistungsstarker Motor bei "normaler" Belastung nicht mehr Energie als ein schwächerer Antrieb - jedoch bei wesentlich größerer Betriebssicherheit.
HDG Experten-Tipp
Ein Holzzwischenboden gewährleistet langfristig einen energiesparenden und zuverlässigen Betrieb. Gerade bei einem teilentleerten Bunkerraum werden die Hackschnitzel ohne große Reibungsverluste wesentlich einfacher von den Federpaketen erfasst.
Eine gleichbleibende und effiziente Betriebsweise sind das Resultat.
