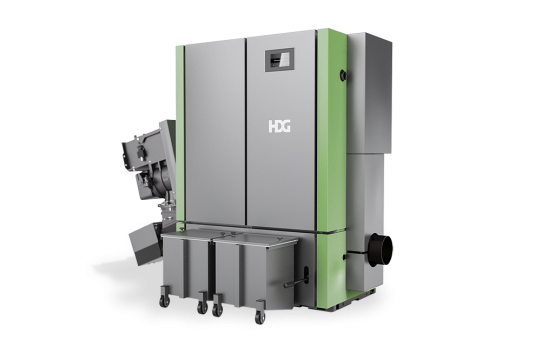

HDG Compact 30-149(E)

Die HDG Compact 30-149 verbindet modernste Technik mit ausgezeichnetem Design und höchster Flexibilität beim Brennstoff.

Leistungsstufen: 30 kW, 40 kW, 50 kW, 65 kW, 80 kW, 95 kW, 120 kW
  • Einblick in den Kessel

    1

    2

    3

    4

    5

    6

    7

    8

    1 - Brennraumtemperaturfühler
    2 - Brennkammer
    3 - Kipprost-Technologie
    4 - Automatische Abreinigung
    5 - Lambda-Sonde
    6 - Automatische Entaschung
    7 - Füllstandsüberwachung
    8 - Optionaler Feinstaubabscheider
  • Technische Daten



    Compact 30(E)

    Compact 40(E)

    Compact 50(E)

    Compact 65(E)

    Compact 80(E)

    Compact 95(E)

    Nennwärmeleistung (kW) 30 40 50 65 80 95
    Kleinste Wärmeleistung (kW) 9 12 15 19,5 24 28,5
    Kesselwirkungsgrad bei Nennwärmeleistung** 94,5 94,0 93,4 93,3 93,1 93,0
    Abgastemperatur bei Nennwärmeleistung (°C) 140 150 160 180 160 180
    Abgasmassenstrom bei Nennwärmeleistung* (kg/s) 0,018 0,024 0,030 0,038 0,046 0,053
    Wasserinhalt (l) 167 167 167 167 230 230
    Betriebsdruck (bar) 3 3 3 3 3 3
    Notwendiger Förderdruck (Pa)*** 5 5 5 5 7 7
    Maximale Betriebstemperatur (°C) 89 89 89 89 89 89
    Rauchrohranschluss (mm) 150 150 180 180 180 180

    Maße und Gewicht



    Compact 30(E)

    Compact 40(E)

    Compact 50(E)

    Compact 65(E)

    Compact 80(E)

    Compact 95(E)

    Höhe ohne Anbauteile (mm) 1660 1660 1660 1660 1660 1660
    Breite mit VBZ120 und Filter (mm) 2060 2060 2060 2060 2385 2670
    Tiefe mit 40 l Aschenbehälter (mm) 1300 1300 1300 1300 1320 1360
    Gewicht (kg) 920 920 920 920 1200 1200

    Energie-Label



    Compact 30(E)

    Compact 40(E)

    Compact 50(E)

    Compact 65(E)

    Compact 80(E)

    Compact 95(E)

    Energieeffizienzklasse Kessel A+ A+ A+ A+ k.A. k.A.
    Energieeffizienzklasse Kessel + Regler (Klasse VI) A+ A+ A++ A++ k.A. k.A.

    ** Werte laut Typenprüfung nach DIN EN 303-5 durch TÜV-Süd.
    *** In Verbindung mit Rauchgasgebläse und Unterdruckregelung

  • 3D-Ansicht

Technologie macht den Unterschied

Überzeugend bis ins kleinste Detail

Die neue Version der Hackschnitzelheizung HDG Compact 30-95(E) vereint bewährte Technik mit innovativen Erweiterungen. Die verbesserte Abreinigung PLUS, geringere Anschaffungskosten durch die jetzt serienmäßige Entaschung sowie eine schnellere Installation durch komplette Vormontage und reduzierte Zahl der Anschlüsse zeichnen die neueste Generation aus. Mit dem integrierten Feinstaubabscheider heizen Sie darüber hinaus auch grobes und aschereiches Brennmaterial.

Kurz: Von der Brennstoffzuführung bis zur Entaschung - die HDG Compact 30-95(E) überzeugt mit vielen cleveren Lösungen bis ins kleinste Detail.

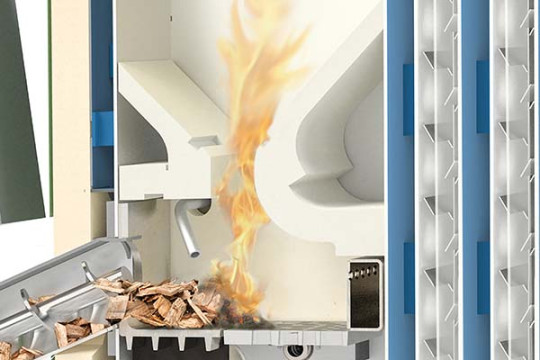

Niedrige Emissionen dank heißer Brennkammer

Die "heiße" Brennkammer ist mit besonders hohen Verbrennungstemperaturen die Basis für konstant niedrige Emissionen. Für maximale Sicherheit bei jedem Abbrand sorgt die Überfüllsicherung mit integrierter Sicherheitsabschltung über ein hizebeständiges Edelstahltasterrohr.

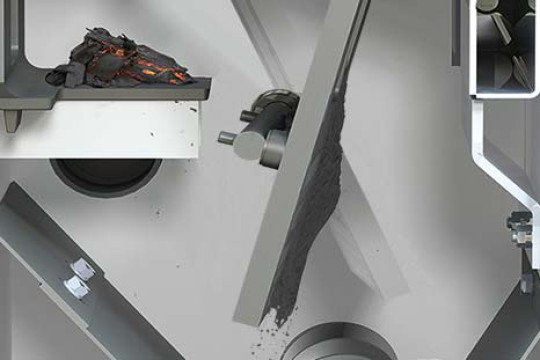

Kipprost-Technologie spart Energie

Zur Entaschung wird der aus massivem Guss gefertigte Kipprost um mehr als 90 Grad gekippt. So werden alle Verbrennungsrückstände entfernt. Durch die Restglutzone ist ein neues Zünden nach dem Schließen des Kipprosts häufig nicht nötig. Das spart wertvolle Energie.

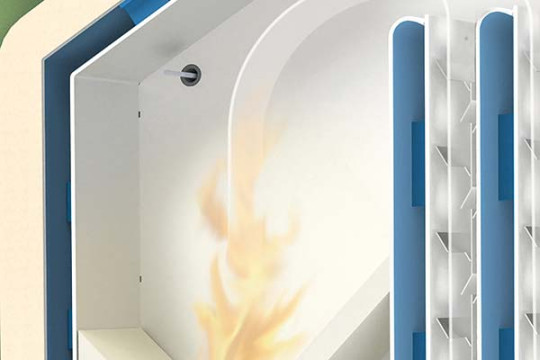

Brennraumtemperatur-Fühler schützt den Kessel

Der einzigartige Brennraumtemperatur-Fühler sorgt auch bei wechselndem Material für einen stetigen Betrieb im optimalen Leistungsbereich und schützt die Bauteile durch die Begrenzung der Brennraumtemperatur. Zusammen mit der Lambda-Sonde sind so darüber hinaus konstant niedrige Emissionen garantiert.

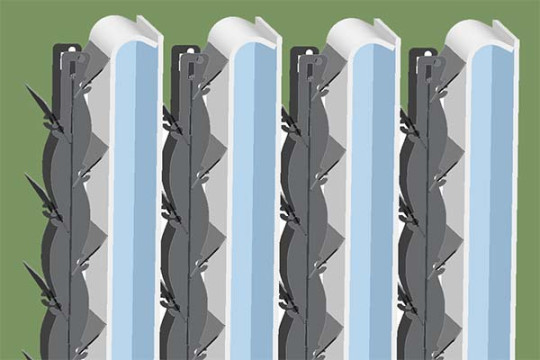

Abreinigung PLUS: stets besenreine Wärmetauscher

Die neuen, beweglich gelagerten, Turbulatoren reinigen alle Wärmetauscherflächen noch gründlicher und sorgen so für einen stets konstanten Wärmeübergang. Dank der neuartigen Antriebsmechanik um kühlen, unteren Bereich des Kessels wurde zudem die Zugänglichkeit verbessert und die Lebensdauer erhöht.

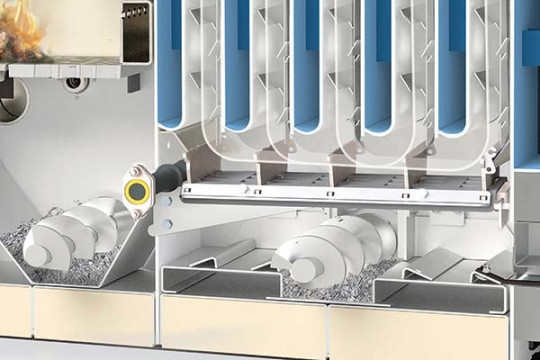

Automatische Entaschung für maximalen Komfort

Entaschungsschnecken fördern alle Verbrennungsrückstände (Brennkammer-, Flugraum- und Filterasche) vollautomatisch in die Aschenbehälter. Dort wird die Asche in den großvolumigen Aschenbehältern komprimiert - das garantiert extrem lange Entleerungsintervalle.

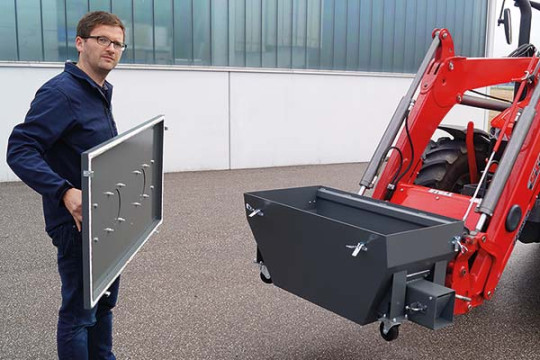

Praktischer Aschekasten mit Euro-Aufnahme

Der neue Aschebehälter mit Euroaufnahme von HDG kann direkt mit jedem handelsüblichen Traktor transportiert werden. Die Vorteile:  Die maschinelle Entleerung spart Zeit und Geld, das riesige Füllvolumen (230 Liter) reduziert die Entleerungsintervalle.

Die HDG Compact 30-95(E) im Video

Erfahren Sie, wie einfach das Heizen mit dem HDG ist und erleben Sie unsere flexible Hackschnitzelheizung im Einsatz bei unseren Kunden.

Bitte um dieses YouTube Video anzusehen.
Bitte um dieses YouTube Video anzusehen.

Mit HDG den kompletten Baum nutzen!

Bisher war die Verbrennung von Hackgut aus Ästen, Baumwipfeln und Durchforstungsholz schwierig. Bei HDG ist das jetzt anders: Dank Vario-Austragung und integriertem Feinstaubabscheider kann jetzt auch grobes und aschereiches Brennmaterial verwendet werden.

Holznutzung

Integrierter Feinstaubfilter

Mit unserer Feinstaubabscheider-Technik können auch aschereiche Brennstoffe genutzt werden. Durch die Integration im Kessel werden nur 5 cm mehr Platz benötigt. Alle anfallenden Feinstaubpartikel werden vollautomatisch abgereinigt, gesammelt und genau wie die anderen Verbrennungsrückstände in den zentralen Aschenbehälter gefördert.

Die Vorteile:

  • Nutzung von aschereichen Brennstoffen aus Waldrestholz
  • Elektrostatischer Abscheider garantiert niedrigste Feinstaubwerte - vom Anheizen
    bis zum Ausbrand
  • Dank vollständiger Integration im Kessel nur rund 5 cm
    zusätzlicher Platzbedarf
  • Vollständig automatische Abreinigung der Elektrode und Abscheiderflächen
  • Integrierte Filterentaschung aller Rückstände in den Aschenbehälter
  • Niedriger Rauchrohranschluss – ideal für bestehende Kamine
Compact Schnittbild Filter

Absolute Kontrolle

Perfekt geregelt mit der HDG Control

Die neue HDG Control ist die intelligente Zentrale Ihres gesamten Heizsystems. Ob am großen Touch-Display am Kessel oder via App: Mit der HDG Control haben Sie stets absolute Kontrolle über Ihr Heizsystem.

HDG Control Systemregler
  • Verbrennungs- und Leistungsregelung
  • Regelung externer Wärmequellen
  • Einbindung Thermischer Solaranlagen, Pufferspeicher, Heizkreise, Netzpumpen
    Brauchwasserbereitung, u.v.m.
  • Auf Wunsch: Voller Webzugriff und App für iOS und Android
Mehr zur HDG Control >>

Flexible Austragungs- und Beschickungstechnik für jeden Einsatzbereich

Eine ausgereifte Austragung und Beschickung ist entscheidend für den sicheren und zuverlässigen Betrieb einer automatischen Holzheizung. Mit cleveren Innovationen setzt das neue HDG Vario-System hier Maßstäbe.

Beschickung
  • Cut-Connection: Riesige Übergabeöffnung zwischen Austragungsschnecke und Zellenradschleuse die Materialverstopfungen sicher vermeidet
  • 4-Kammer-Zellenradschleuse: Verbindet absolute Rückbrandsicherheit
    mit minimaler Bauteilbeanspruchung durch geringe Reibungsflächen
  • Stokerschnecke mit Dosierbehälter: Die Brennstoff-Dosierung über Lichtschranke garantiert gleichmäßige Materialzufuhr und konstante Leistung auch bei unterschiedlichen Füllständen im Lager

Darüber hinaus stehen mit mehreren Austragungssystemen für Hackgut (Federkern-Raumaustraung, Gelenkarm-Raumaustragung, Schubboden, u.v.m.) und Pellets (Saugsystem, Austragungsschnecke) auch für den Brennstofftransport Lösungen für jeden Anwendungsfall zur Verfügung.
